貴州興義民族師范學院原建擋土墻加固治理

發布時間：2021-06-22 14:18

>項目背景

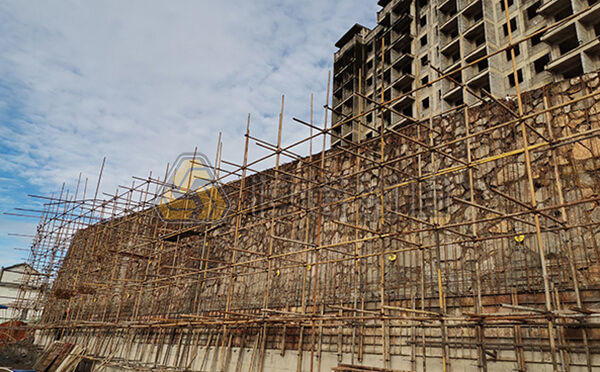

項目位于興義市頂效鎮興義民族師范學院內，由兩個邊坡組成，上部為在建興義民族師范學院教師宿舍公租房，中間為道路聯通上部建筑道路，邊坡下部擬建學校教學樓，邊坡高度11m，坡頂?shù)缆穼?m。

原有漿砌塊石衡重式擋土墻于2013年建成，存在倒塌風險，經評估后需要進行擋土墻加固修復，原方案為φ25鋼筋錨桿，但由于設備動力不足及地層易塌孔，后改為R32自鉆式錨固系統。

>項目概覽

1.項目工期：2020年9月—2020年10月

2.服務范圍：錨固材料、錨固鉆機及現場技術服務

3.應用場景：建筑邊坡?lián)跬翂庸绦迯?/p>

4.應用結構：自鉆式錨桿用作永久土釘

5.項目用量：近2000m

6.地質條件：邊坡由素填土、紅粘土、強風化白云巖及中風化白云巖組成（土層分布于邊坡頂部坡度較緩區域，邊坡下部為巖質邊坡），擬建場地地貌上屬構造溶蝕緩坡地貌區。

>問題與挑戰

根據地質條件，設計方設計了抗滑樁+錨桿支護的加固方案；在坡腳設置三排鋼管抗滑樁，坡面安裝鋼筋錨桿加固支護并設置鋼筋網和澆筑混凝土。錨桿施工時發現，在擋土墻后面的填土層鉆孔成孔困難，施工方想方設法，鋼筋錨桿仍無法安裝，工程陷于停頓。

>解決方案

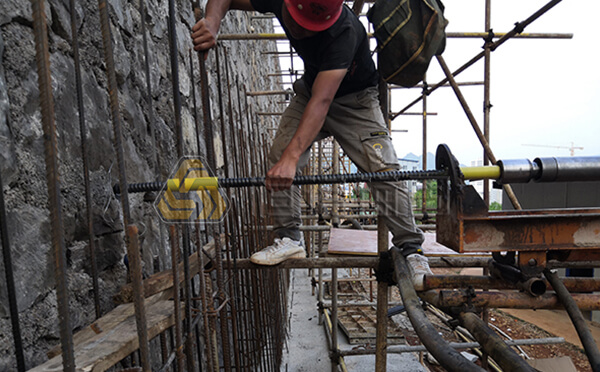

施工方采納我方建議，采用自鉆式中空錨桿用作土釘，選用R32自鉆式中空錨固系統，單根長度1.5m，鉆頭為R32/76球齒合金鉆頭，鉆進深度9m。施工時先鉆穿4m擋土墻，再穿過5m填土層，鉆進后面巖石中。根據現場的氣動潛孔沖擊鉆機設備條件，設計了專用的釬尾套，安裝在沖擊器前端，再通過釬尾套連接錨桿和鉆頭。

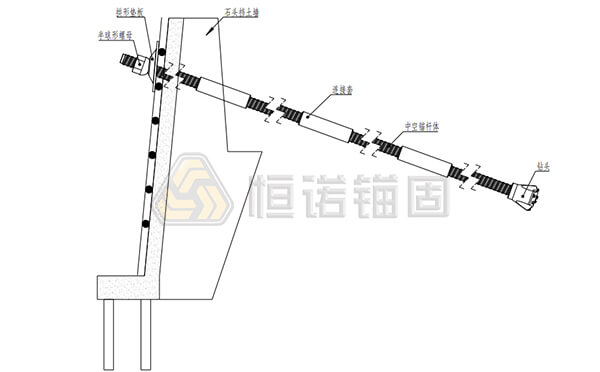

自鉆式中空錨固系統由中空錨桿體、連接套、居中器、鉆頭、墊板和螺母組成，通過一次性鉆進實現鉆進、注漿和錨固功能，桿體可作為鉆桿和錨桿使用。

>施工工藝

物料準備→搭設腳手架→鉆機就位→連接中空錨桿及鉆頭→沖擊旋轉鉆進→接長錨桿→重復鉆進→鉆孔完成→下一層錨桿安裝→安裝完成

>施工設備

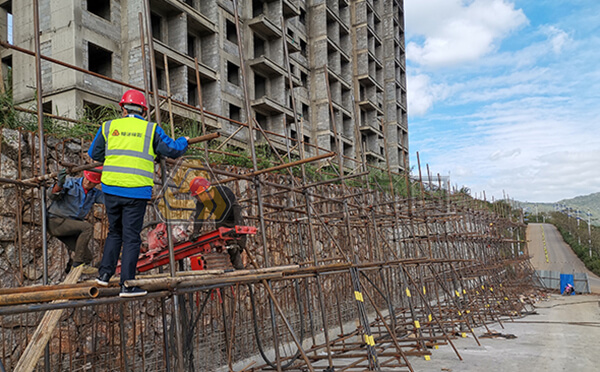

鉆機：電動潛孔鉆機JVD-100 ，配QCZJ90沖擊器。

施工效率：單孔（9m孔深）純鉆進平均用時25.6min，臺班（8h）鉆進50m以上。

>項目測試

無
